关于Verilog中的case、casex、casez

关于Verilog中的case、casex、casez

本文

主要介绍Verilog语法中case，casex，casez的区别，以及建议使用方法。

版本 说明
0.1 初版发布

关于case

  • 代码：
1
2
3
4
5
6
7
8
9

case (sel)
    2'b00:      y = a;
    2'b01:      y = b;
    2'bx0:      y = c;
    2'b1x:      y = d;
    2'bz0:      y = e;
    2'b1?:      y = f;
    default :   y = g;
endcase
  • 结果：
sel y case item
00 a 00
11 g default
xx g default
x0 c x0
1z f 1?
z1 g default

可见，case语法对四值0 1 X Z是严格匹配的，并且语义中“？”代表Z值。

关于casez

  • 代码
1
2
3
4
5
6
7
8
9

casez (sel)
    2'b00:      y = a;
    2'b01:      y = b;
    2'bx0:      y = c;
    2'b1x:      y = d;
    2'bz0:      y = e;
    2'b1?:      y = f;
    default :   y = g;
endcase
  • 结果：
sel y case item
00 a 00
11 f 1?
xx g default
x0 c x0 (would have matched with z0(item 5) if item 3 is not present.)
1z d 1x (would have matched with z0(item 5) & 1?(item 6) also.)
z1 b 01 (would have matched with 1?(item 6) also.)

首先，casez的匹配顺序是从上到下。根据上面casez的匹配列表，可见casez语法将表达式的“z/?”与输入的任意值（0 1 X Z）匹配，而表达式的“x 0 1”和输入的“x 0 1”还是严格匹配。所以，一般我们对于不关心的信号位使用casez语句，并在选项中将该位设为"z/？"。这也是最推荐的写法。

关于casex

  • 代码
1
2
3
4
5
6
7
8
9

casex (sel)
    2'b00:      y = a;
    2'b01:      y = b;
    2'bx0:      y = c;
    2'b1x:      y = d;
    2'bz0:      y = e;
    2'b1?:      y = f;
    default :   y = g;
endcase
  • 结果：
sel y case item
00 a 00
11 d 1x (would have matched with 1? also)
xx a 00 (would have matched with all)
x0 a 00 (would have matched with all items except 01)
1z c x0 (would have matched with all items except 00,01)
z1 b 01 (would have matched with 1x, 1? also)

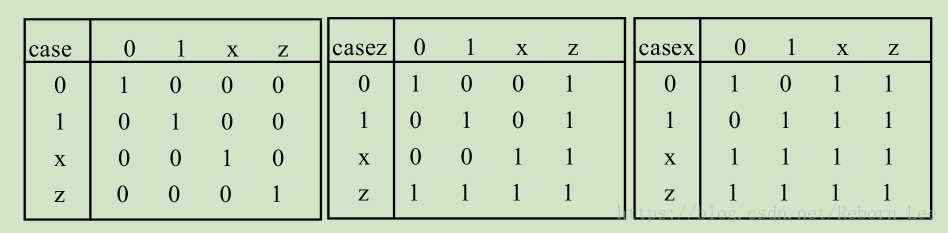

同样，casex的匹配顺序也是从上到下。根据上面casex的匹配列表，可见casex语法将将表达式中“z/?/x”与输入的任意值（0 1 X Z）匹配，而表达式中的“0 1”与输入的“0 1”严格匹配。

总结

总结如下：

  • case、casex、casez的匹配顺序都是从上到下。
  • case严格匹配，casez中表达式z/?代表不关心该位的状态值(最好使用？)，casex中表达式x/z/?代表不关心该位的状态值。
  • case、casex、casez都是可综合的，不过在case中综合电路无法解析x/z/?，会将其认为不关心，这样会使RTL语义和综合电路间产生偏差，所以case语句表达式中不建议使用x/z/?。
  • 尽量不使用casex，因为在初始条件下，控制信号可能存在大量x，使用casex会对电路的选择功能造成混乱，隐藏选择信号x值对电路功能的影响。

推荐使用casez，代码格式如下：

1
2
3
4
5
6

casez (sel)
    2'b00:      y = a;
    2'b01:      y = b;
    2'b1?:      y = c;
    default :   y = d;
endcase

代码功能等同于：

1
2
3
4
5
6

case (sel)
    2'b00:            y = a;
    2'b01:            y = b;
    2'b10,2'b11:      y = c;
    default :         y = d;
endcase
